超纳米，纳米和微范围

在全部覆盖范围保持高的精度

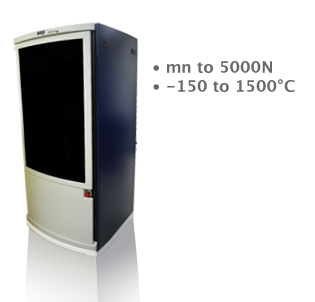

基于模块化结构设计使得UT-3000可以在同一平台兼容各种测试头。由于测试头容易更换使得UT-3000在同一平台上拥有从nN到5000N的载荷范围。用户可以运行需要精确的测试，在原子水平上研究（DLC薄膜，涂料，生物材料等）物质的相互作用，或测试润滑油，汽车涂料等。这需要非常重的载荷和数以百万计的运行周期。多测试头确保精度相对于负载范围的独立性。

各种测试 - 摩擦学，压痕，划伤，机械性能试验

纳米载荷范围
微载荷范围
宏观载荷范围

-最大载荷1000mN
-最大载荷30N
-最大载荷5000N

可互换的测试头

综合机械测试和摩擦测试

UT-3000提供同一平台上的互换技术。

1.主要功能模块

测试仪头 - 高负荷摩擦学，微摩擦学，纳米摩擦学

其他模块

压痕-纳米压痕，压痕，宏观压痕
划痕试验-宏观划痕、微划痕、纳米划痕
机械测试-疲劳试验，蠕变，拉伸，扭转，压缩，弯曲等

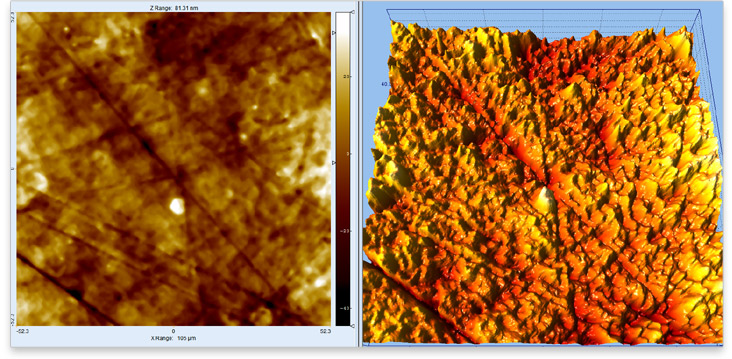

三维高分辨率图像

眼见为实

UT-3000带有几个内嵌的影像选项。根据测试种类或安装机械头，可以选择相应的成像配件。例如纳米压痕配以原子力显微镜（AFM），划痕可以使用接触式三位轮廓仪，磨痕测试可以使用光学轮廓仪等。分辨率达到nm的三维和二维的400万象素图片可以在测试完成后自动生成。样品可以在成像系统和机械测试头之间自动切换。

3d High Res Images

高倍率显微镜

多枚物镜安装在可以自动或手动调整的物镜转换台上。可以获得高分辨率的彩色图片和视频。

接触式三维轮廓仪

具有头扫描和样品台扫描两种模式的接触式探针扫描三维轮廓仪用以产生高可靠性的二维或三维图像，而对材料表面没有任何要求。

光学三维轮廓仪

配备了高强LED光源非接触式的白光干涉仪可以对反射率<0.4% 到 100%样品成像。

AFM（原子力显微镜）

具有所有的标准模式例如接触式和非接触模式的原子力显微镜用以生成高分辨率的原子尺度的图像。

各种下样品驱动器

UT-3000可以模拟任何物体运动

摩擦决定于包括运动方向，速度等几个参数， UT-3000配备了各种可以轻松互换下样品驱动器，如旋转，快速往复，块上环，线性驱动器等来模拟任何运动。它只需不到5分钟，转乘下样品驱动。驱动器的选择取决于各种标准或测试需求。例如划痕试验采用线性驱动器，磨损测试使用快速往复驱动器，唱片上的针尖用旋转驱动器等。所有这些驱动器是独立的，即它很容易的可编程定制运动方式。例如在模拟人工髋关节的测试中，测试人员可以轻松制造一个蝶形（就像数字8的形状）。

环境选择

测试条件接近真实的使用环境

UT-3000带有闭环环境控制选择。宽泛的计算机控制温度范围从-150℃到1500℃，相对湿度从5%到95％。测试舱体可以依据所使用的地点考虑相应的地理位置条件设计而得到更真实的测试结果。

密闭系统控制

高重现性和可重复性

UT-3000使用多模实时Z轴下压力力控制。因为下压力在测试过程中受控，测试可以在平面或非平面样品上进行。所有的速度，冲程长度，温度，湿度等均在密闭系统内受控以确保数据的重复性和再现性。

研究平台

无振动，洁净空间兼备

允许纳米级的分析的，UT-3000能够与外界环境完全隔绝。UT-3000的平台是由大理石及可锻铸铁，光学平面参照台，防震试验台及隔音罩组成的一个强大坚固的平台，来自硅谷的高级电子产品，是设备具有高速的数据处理能力。精细的做工，洁净测试空间，低能耗，小底座，多台摄像机，LED光源照明的集于同一平台上，使平台成各种纳米技术研究的理想平台。

原位传感器

多个并行的数据，以增加结果的可信度

UT-3000，采用多传感技术来衡量测试过程中的各种原位数据。例如音量，接触电阻，压力，摩擦力，磨损，位移，湿度，温度，速度，冲程长度，运动方向，图像等数据都被记录，并自动保存一个数据文件中。如果需要的话，用户可以改变数据收集的频率，以减少文件大小。

图表曲线

摩擦与速度/负荷曲线的自动生成

摩擦与速度/负荷曲线的自动生成
为了减少估测工作，或得到一个关于摩擦磨损在不同条件（载荷、速度、温度等）下发生变化全面的了解， NT-30给用户一个做任何摩擦学测试的标定。它配备了标准的方案，使摩擦与速度/负载在各种环境条件下的曲线自动生成。测试仪自动改变负载和速度，并在测试过程中自动产生的曲线。这条曲线应作为一个更具体的实验设置的标定。

软件

简单和直观的软件

测试仪带有最新的基于Windows的操作系统。它有一个直观的运行界面。一键实现样品同一区域在样品测试头和成像头之间的切换。数据收集后，使用功能强大的成像软件进行图像分析。软件包的一些特点如下：

实时显示，摩擦磨损，压力等
摩擦与负载/速度曲线自动计算
herzian应力计算
易于使用界面设置新的测试方法
多个用户定义的通道
高频率的数据记录
测试有载荷控制模式或位移控制模式
自动演示已创建的测试报告
数据可以导出到任何标准格式，包括Excel，ASCII码等
先进的统计分析软件比较不同的测试结果

应用

使用方法依照客户需求设定

UT-3000的一些应用行业如下：

汽车/航空航天

离合器，轮胎，涂料，表面光洁度，活塞衬板，齿轮，玻璃，聚合物等。

薄膜

类金刚石，CVD，ALD的，电镀，PVD等装饰涂料，太阳能电池，微机电系统等。

健康科学生物医学

关节，膝，骨，牙齿，皮肤，毛发，缝合线，支架，隐形眼镜组织，植入物，泵，镜头等。

涂料

硬质涂层，涂料，防护涂料，表面改性等。

制造业

切削刀具，表面检查，磨损量，微动，油漆，表面光洁度，玻璃，聚合物等。

化学

制品固体润滑剂，添加剂，抗摩擦涂料等。

UT-3000可以实现的一些特有的应用如下：

球/圆盘/环/针与圆盘/板/环/平面相互作用

滑动/滚动磨损

磨损

针在V型槽上作用

磨料磨损

块环磨损，轴承磨损，环与环磨损

四球测试，EP磨损，承载能力

活塞与缸体，活塞环线性运动

划痕硬度，划痕粘着力

硬度

蠕变，抗拉强度，抗压强度，疲劳，3-4点弯曲

计算能力

高速处理速度

强大的64位硬件，多核处理器。并行的处理器配置允许独立的数据处理，其数量取决于通道的使用数量。测试仪带有最新的基于Windows的操作系统。

多功能特点
